靶式流量計

AK-SBL系列智能靶式流量計是在傳統隔離膜片式靶式流量計基礎上，將應變傳感器應用到靶式流量計上，同時采用zui新數字技術和微電子技術，將檢測到的傳感信號處理成與流量成正比的4～20mA信號輸出，并通過雙排大液晶同時顯示瞬時流量和累計流量，使傳統的靶式流量計無論在結構上和性能上都有顯著提高。

一、產品參數
    口    徑：DN15～DN500mm
    公稱壓力：0.6～42MPa
    工況溫度：-200℃～+500℃
    精    度：±0.2～±1.5%FS
    量  程比： 1：15
    殼    體：碳鋼；不銹鋼(或按用戶要求協商提供)
    供電方式：內置3.6VDC鋰電池（兩年換一次，不帶信號輸出）；外供24VDC（帶信號輸出）
    輸出信號：4～20mA二線制；脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)
    防護等級：IP65；IP67
    防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
    執行標準：Q/BET05-06
    表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢
    連接法蘭：國標（GB/T）系列；化工（HG）系列；機械（JB/T）系列；亦可按客戶要求協商制作

二、典型應用
氣體類：
    煤氣、空氣、氫氣、天然氣、氮?dú)狻⒁夯蜌狻⑦^氧化氫、煙道氣、甲烷、丁烷、氯氣等
液體類：
    重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、 菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、添加劑、酒精、油、乙烯、聚丙烯、甲笨等
蒸汽類：
    過熱蒸汽、飽和蒸汽

三、產品特點
    ·整臺儀表在設計中無可動部件，插入式結構,拆卸方便
    ·可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
    ·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓
    ·儀表內設自檢程序，故障現象一目了然
    ·傳感器不與被測介質接觸,不存在零部件磨損,使用可靠
    ·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定
    ·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
    ·具有一體化溫度、壓力補償，直接輸出質量或標方
    ·具有可選小信號切除、非線性修正、濾波時間可選擇
    ·能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量
    ·計量準確，精度可達到0.2%
    ·重復性好，一般為0.05～0.08%，測量快速
    ·壓力損失小，僅為標準孔板的1/2△P左右
    ·抗干擾，抗雜質能力特強
    ·可根據實際需要更換阻流件（靶片）而改變流量范圍
    ·低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖
    ·安裝簡單方便，易維護
    ·多種輸出形式，能遠傳各種參數
    ·抗震動性強，一定范圍內可測脈動流

三、流量計外形及安裝尺寸

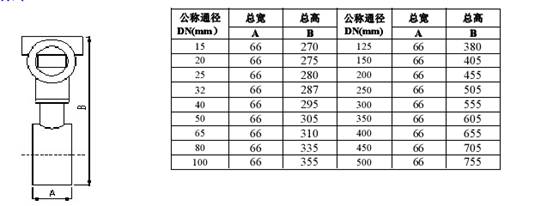

1、法蘭管道式

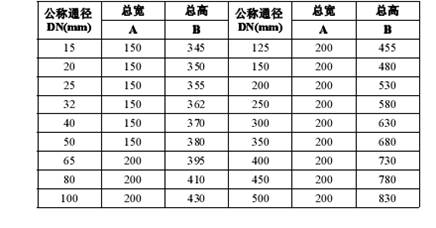

2、夾持式

3、插入式分為固定式和在線可拆卸式

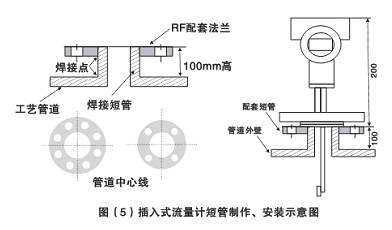

a、固定式

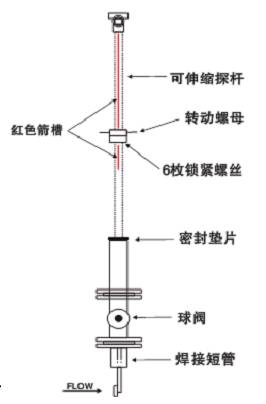

b、在線可拆卸式

4、流量計法蘭連接

a、法蘭規格：公稱壓力0.6MPa～42.0MPa；

b、法蘭尺寸主要采用國家標準GB/T系列，并可采用化工行業標準HG系列、

機械行業標準JB/T系列，也可協商提供按照客戶要求的法蘭。

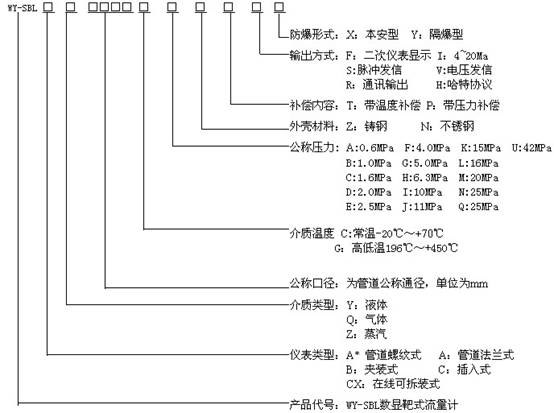

四、選型表
