投入式液位變送器

產品分類：液位變送器

投入式液位變送器結構類型 AK-LC纜式液位變送器 AK-LR桿式液位變送器 AK-LD直裝式液位變送器 AK-LC 外形尺寸 AK-LC纜式液位變送器（普通形式連接） 1、變送器外殼 2、信號線纜接頭 3、傳感器電

分享到： QQ空間新浪微博騰訊微博

相關標簽:

訂購熱線：0517-86919886

跟此產品相關的產品

: AK-SX7083流量積算儀; ◆ 本儀表適合于蒸汽和一般氣體的測量，可用于內部計量和貿易計量。 ◆ 本儀表符合新版流量積算儀檢定規程《JJG1003-2016》 ◆ 本安裝使用手冊是以具備一定的流量計經驗知識為對象編寫的，使

: 數顯壓力表; AK-SXYLB數字壓力表為全電子結構。前端采用高精度壓阻式壓力傳感器，輸出信號由高精度，低溫漂的放大器放大處理，送入高精度的A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理，

: 乙酸乙酯液位計; 乙酸乙酯液位計是公司引進吸收國外同類產品，并加以提高的產品。系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下可靠地測量液位，全過程測量無盲區

產品詳情

投入式液位變送器

結構類型

    AK-LC纜式液位變送器
    AK-LR桿式液位變送器
    AK-LD直裝式液位變送器

AK-LC外形尺寸

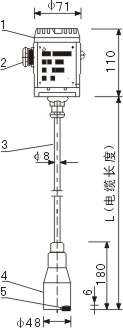

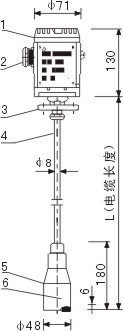

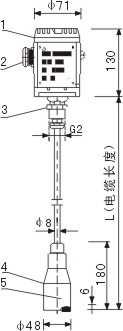

AK-LC纜式液位變送器（普通形式連接） 1、變送器外殼 2、信號線纜接頭 3、傳感器電纜 4、傳感器外殼 5、傳感器	AK-LC纜式液位變送器（外螺紋形式連接） 1、變送器外殼 2、信號線纜接頭 3、外螺紋G2 4、傳感器外殼 5、傳感器	AK-LC纜式液位變送器（法蘭形式連接） 1、變送器外殼 2、信號線纜接頭 3、法蘭DN50、DN80、DN100 4、傳感器電纜 5、傳感器外殼 6、傳感器
AK-LD外形尺寸 AK-LR外形尺寸

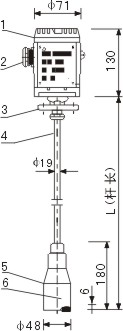

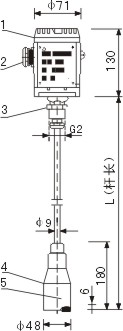

YF－LD直裝式液位變送器 1、變送器外殼 2、信號線纜接頭 3、連接法蘭	YF－LR桿式液位變送器（法蘭形式連接） 1、變送器外殼 2、信號線纜接頭 3、法蘭DN50、DN80、DN100 4、傳感器電纜 5、傳感器外殼 6、傳感器	YF－LR桿式液位變送器（外螺紋形式連接） 1、變送器外殼 2、信號線纜接頭 3、外螺紋G2 4、傳感器外殼 5、傳感器

固定配件

AK-LC/LR型纜式和桿式液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供G2的內螺紋或法蘭等工藝設施時，可選擇普通形式的液位變送器，它有墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。

墻壁安裝 [1-螺釘M5, 2-膨脹螺釘M8]
水平管架安裝		垂直管架安裝

配重和防護罩

在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用。配重以法蘭形式提供（DN50、PN4.0MPa、GB116.7-88），用戶可以用螺栓將其固定于工藝設施。
在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。


配重示意圖 1、傳感器外殼 2、螺釘M3 3、法蘭DN50	防護罩示意圖 1、傳感器外殼 2、螺釘M3 3、防護罩

法蘭尺寸

公稱通徑 DN	法蘭外徑 D	螺栓孔中心圓直徑 K	螺栓孔徑 n	螺栓數量	螺栓尺寸 Th	密封面直徑 d	密封面高度 f	法蘭厚度 G
50	165	125	18	4	M16	99	3	20
80	200	160	18	8	M16	132	3	24
100	235	190	22	8	M20	156	3	24

靜壓式液位變送器標準量程表

壓力范圍	代號	滿量程調節范圍	允許過載(MPa)
0～10KPa	D3	1～10KPa	0.6
0～20KPa	D5	10～20KPa	0.6
0～40KPa	D7	12～40KPa	0.6
0～60KPa	D8	20～60KPa	0.6
0～100KPa	E1	30.0～100KPa	1.0
0～160KPa	E2	60.0～200KPa	1.0
0～200KPa	E3	60.0～200KPa	1.0
0～250KPa	E4	120.0～400KPa	1.0
0～400KPa	E5	120.0～400KPa	1.0
0～0.6MPa	F1	0.2～0.6MPa	2.0
0～1.0MPa	F2	0.3～1.0MPa	2.0

靜壓式液位變送器型號內容

類型

YF－L1C纜式陶瓷電容型
YF－L2C纜式擴散硅型
YF－L1R桿式陶瓷電容型
YF－L2R桿式擴散硅型
YF－L1D直裝式陶瓷電容型
YF－L2D直裝式擴散硅型

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

過程連接件材料

3
9

不銹鋼1Cr18Ni9Ti
特殊約定

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

過程連接方式

F
Z
Y

法蘭DN50 PN1.6MPa Gb9119
配安裝支架
特殊約定

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

過程連接材料

3
5
9

不銹鋼1Cr18Ni9Ni
丁腈橡膠與聚氯乙烯復合物
特殊約定材料

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

傳感器密封材料

1F
2F
9F

氟橡膠
丁腈橡膠
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

輸出信號

2
9

4～20mA二線
特殊約定

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

外殼類型

A
B
Y

鋁外殼無現場指示IP65
鋁外殼帶現場指示IP65（模擬顯示表）
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

精度等級

2
5
6
7
9

0.2
0.5
1.0
2.0
特殊要求

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

配重

H
Z
Y

無配重
標準配重
特別約定

|
|
|
|
|
|
|
|
|
|
|

安裝尺寸（單位）

|
|
|
|
|
|
|
|
|

量程代碼

|
|
|
|
|
|
|

附加功能

I
L

本安型ExiaⅡCT5
傳感器電纜長度

|
|
|

AK-L1C

IL(5m)

選型舉例
