氣體渦輪流量計主要用于工業管道中空氣、氮?dú)狻⒀鯕狻錃狻⒄託狻⑻烊粴狻⒄羝冉橘|(zhì)流體的流量測量，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。氣體渦輪流量計較差壓式流量計更適合流量變化幅度較大的場合，其較寬的量程比，在某種程度上又可降低測量管直徑，降低投資。隨著天然氣計量技術的發展和對天然氣貿易、交接計量要求的提高，氣體渦輪流量計將會逐步使用于天然氣流量計量中。同時由于天然氣的密度較小，如何進一步簡化渦輪流量計的結構、簡化渦輪流量計的安裝和進一步提高渦輪流量計的靈敏度，是現有渦輪流量計中的重要課題，且現有技術中的氣體渦輪流量計檢測元件結構復雜，制造成本高，精度低且使用壽命短。

發明內容

本實用要解決的技術問題是提供一種結構簡單緊湊、組裝方便、制造成本低、運行穩定性好且精度高的氣體渦輪流量計。

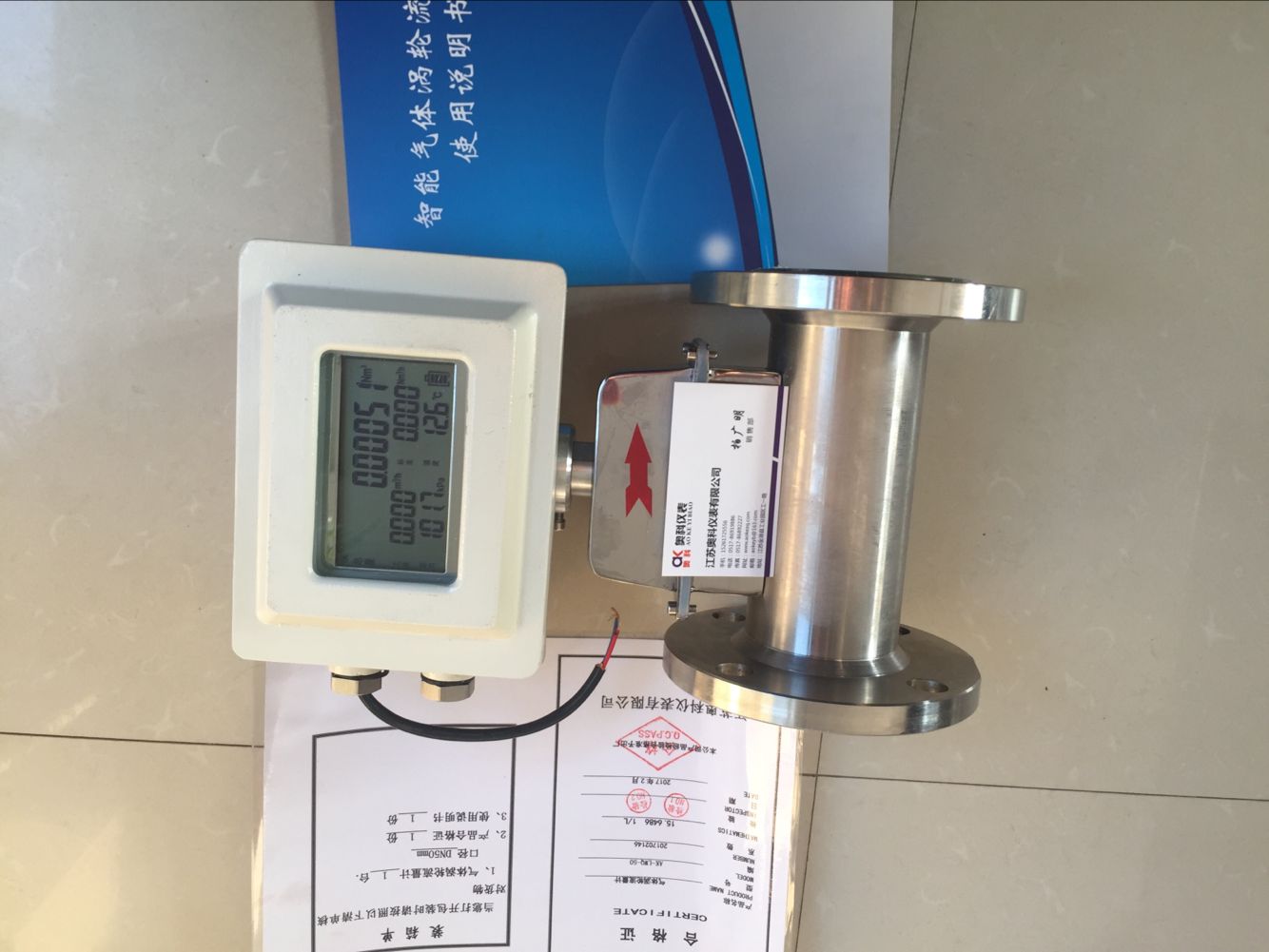

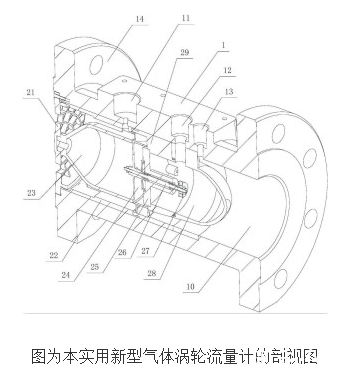

本實用提供一種氣體渦輪流量計，其包括殼體1和表芯組件，所述殼體1上開設有通孔10，所述通孔的兩端設有連接法蘭14，所述表芯組件安裝在所述通孔內，所述表芯組件包括整流蓋21、套筒22、前導流體23、支撐座29、葉輪24和后導流體28，所述套筒套設在所述通孔內，所述整流蓋固定在所述套筒入口端，所述前導流體位于所述套筒內且固定在所述整流蓋上，所述支撐座固定在所述套筒的出口端，所述支撐座內固定有表芯安裝座25，所述表芯安裝座上轉動地安裝有轉軸26，所述葉輪位于所述支撐座內且固定在所述轉軸的頭部，所述轉軸的尾部固定有發訊盤27，所述后導流體固定在所述支撐座端部，所述殼體上開設有第一檢測孔11、第二檢測孔12和第三檢測孔13，所述第一檢測孔延伸至所述套筒內，所述第二檢測孔延伸至所述后導流體內，所述第三檢測孔延伸至所述通孔出口端。

進一步的，所述轉軸通過軸承轉動地安裝在所述表芯安裝座上，所述殼體上開設有加油孔15，所述加油孔的出口端朝向所述軸承。所述通孔為階梯孔，所述表芯組件套設在所述通孔內且通過螺釘固定。所述后導流體與所述支撐座之間設有密封圈。所述套筒與所述支撐座之間、所述支撐座與所述后導流體之間通過扣合連接。

本實用氣體渦輪流量計，結構簡單緊湊，組裝方便快捷，利于日常維護保養，運行穩定，可靠性高且精度好。
