蒸汽流量計儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響蒸汽流量計儀表的使用精度，重則會影響蒸汽流量計儀表的使用壽命，甚至?xí)p壞儀表。

蒸汽流量計安裝環境要求：

1. 蒸汽流量計盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2. 蒸汽流量計避開高溫?zé)嵩春洼椛湓吹闹苯佑绊憽Ｈ繇毎惭b，須有隔熱通風措施。

3. 蒸汽流量計避開高濕環境和強腐蝕氣體環境。若須安裝，須有通風措施。

4. 蒸汽流量計渦街流量?jī)x表應盡量避免安裝在振動較強的管道上。若須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。

5. 蒸汽流量計儀表zui好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。

6. 蒸汽流量計儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

蒸汽流量計儀表管道安裝要求：

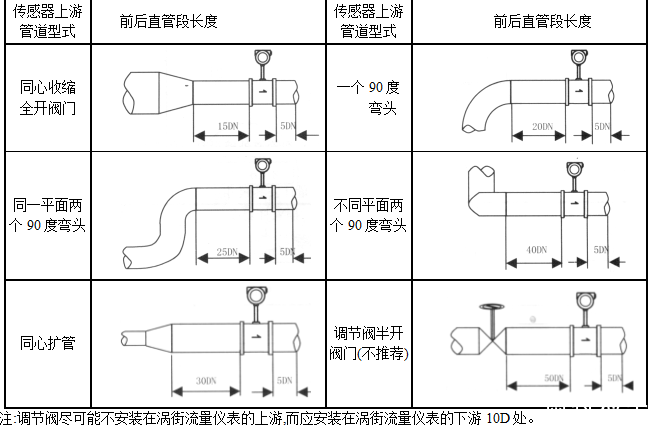

渦街流量?jī)x表蒸汽流量計對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖  DN為儀表公稱口徑  單位:mm

1. 上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系

0.98Db≤Dp≤1.05Db

2. 上、下游配管應與流量?jī)x表表體內徑同心，它們之間的不同軸度應小于0.05Db

3. 儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm

4. 測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處，見圖（七）。D為儀表公稱口徑，單位：mm

5. 儀表在在管道上可以水平、垂直或傾斜安裝。

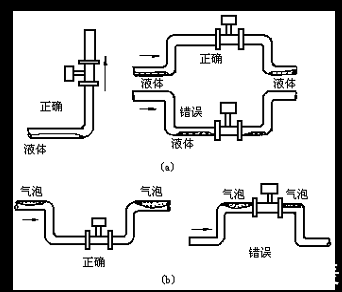

6. 測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，如圖（四）a所示

7. 測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處

蒸汽流量計如圖（四）b所示

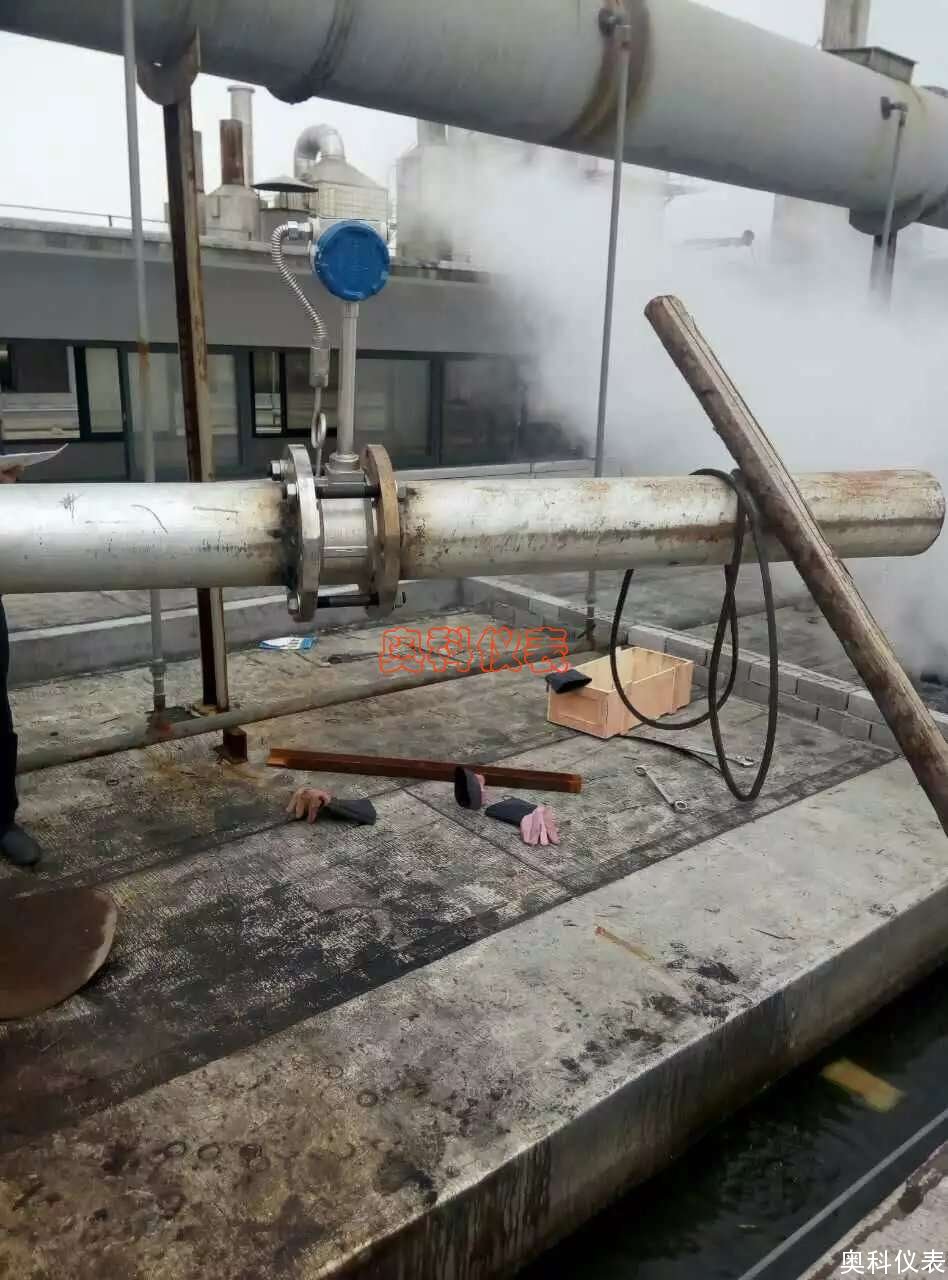

蒸汽流量計現場實際安裝圖片：
